商品の詳細:
|
| Turbine Type: | S type Tubular turbine | water head: | 5m-25m |
|---|---|---|---|
| capacity: | 100KW-2000KW | runner blades material: | stainless steel |
| Generator type: | synchronous AC three phase alternator | Application: | Wind Hybrid System, Water type Hydro power, Wind Power System, HPP Hydropower Plant, off / on grid system |
| ハイライト: | マイクロ ハイドロ タービン,低いヘッド水タービン |
||
高効率の水力タービン 2m - 20m 水力発電プロジェクト
仕様:
|
タイプ |
S型タービン 固定刃/アナスタブル刃 |
|
水頭 |
2m - 20m |
|
設備容量 |
0.1MW -- 10MW |
|
ランナー・ブレッドの材料 |
ステンレス鋼 (0Cr13Ni4Mo) |
|
発電機タイプ |
シンクロ発電機 |
|
補助機器 |
制御器,入口バルブ,ユニットサイドパネル,刺激システム |
|
|
|

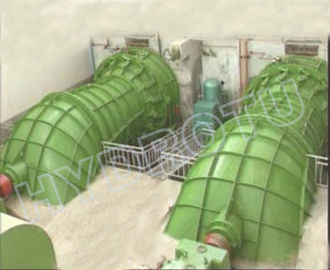

S型タービンは,2mから20mのヘッドと大型放電水力発電所に適しています.
S型チューブルタービンは,S型水平カプランとも呼ばれる水平カプランのバージョンで利用可能である.入り口から出口までの通路全体に水流が軸向的であるという特徴があります経路は基本的に直線ですタービンシャフトは方向を変え,チューブから外に出るので,転送ベルトで設置したり,発電機に直接接続したりできます.この近代的なタービンは,広範囲の流量帯で高効率で特徴的です.
S型タービンは,固定型ランナーブレードと移動型ランナーブレードで構成されている.
レイアウト形式:通常は水平または傾斜のレイアウトが採用され,水平の水平設計が最も一般的です.このレイアウトはユニット構造をシンプルにします.低コストでエンジニアリング投資が少ない小型の水力発電所に適しています

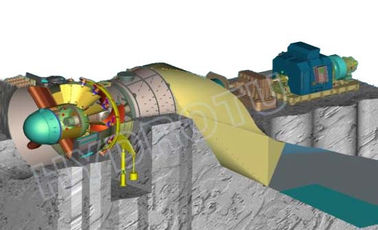

流通路構造:流通路は,入口パイプ,スタイリング,円形の水導体機構,ランナー室,流出管,S型流出肘と尾線で構成されています.水流は軸方向に沿ってタービンシャフトに平行してランナーに流れます入り口パイプから入力され,安定リングと円形の水ガイドメカニズムを通してランナー室に均等に導入されます. ランナーを回転させ,作業を行うように押した後,抽出管とS形の抽出肘を通って放出されます水流は平らで水力損失は小さい.

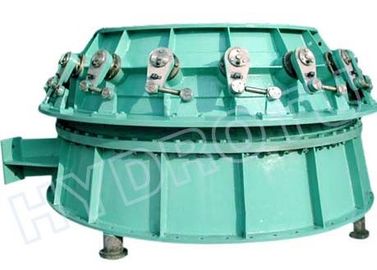

水道ガイドメカニズム: 軸型円形水道ガイドメカニズムが採用され,ガイドベンはユニットの中央線と65°の角度で配置されています.このデザインは,水の流れを理想的な循環を形成し,ランナー室に入ることができますタービンのエネルギー変換効率を向上させる.

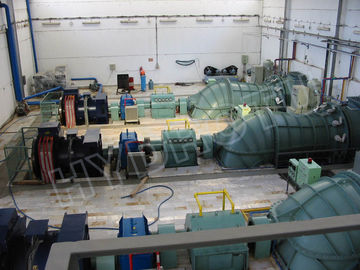

ランナーとメインシャフト:ランナーは電気扇風機の刃の形に似ている.固定ピッチと調整ピッチの2つの形式があります.ランナーはメインシャフトにインストールされています.メインシャフトは, draftチューブを横断的に通過し, draftチューブの外部の発電機に接続されていますユニット速度は高ければ,従来の発電機に直接接続できます.発電機速度は低ければ,速度増幅器で発電機に接続できます.
軸承とオイル供給システム:発電機とタービン軸承は,集中的なオイル供給のために1つのオイル供給システムを共有します.ベアリングの高レベルオイルタンクは,ユニットの中央線から約10m高い補助発電所に配置されています装置の安定した動作を確保するために,タービンピットに油戻しタンクと水力装置が配置されています.
速度調節システム: 調節器はタービンの制御リングに接続されています. 導航シートとランナーブレード (調整可能なピッチタイプ) の角度を制御することによって,装置の起動などの操作ネットワークに接続し,負荷を増やしたり減らし,装置を停止させることで,タービンは異なる運用条件に適応し,高効率を維持することができます.
応用:
1水頭: 2m - 20m
2容量: 0.1MW -- 10MW
3ランナー直径: 0.4m -- 5m
4周波数 50/60Hz
5出力タイプ:0.4KV,3.3KV,6.3KV,または10.5KV AC3相
カップランタービンに興味があるなら,いくつかの重要なパラメータ (例えば,網頭,流量放出,単位番号,周波数,電圧) を調べるべきです.
競争力
HYDROTUは,中国の水力発電設備の供給,コンサルティング,エンジニアリング・デザイン事業を全面的に展開している.我々は中国の高品質の水力発電設備を 先進技術と統合されたサービスで グローバル水力発電市場を満たしています.
プロジェクト計画から実装,プラントの投入,サービスまで,お客様にお客様のニーズに応じたサポートをします.顧客のプロジェクトが私たちのプロジェクトです顧客の成功は私たちの成功です
HYDROTUはサービス,設備の供給,世界的な水力発電プロジェクトの経済的な解決策であり,水力発電設備の最高のグローバルサプライヤーであり,水力発電市場の最高の統合サービスプロバイダーになることを目指しています.
s型チューブル型タービンユニットの特徴的な構造上の利点は以下のとおりである.
