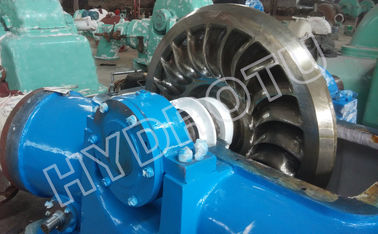

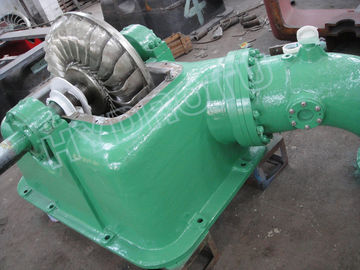

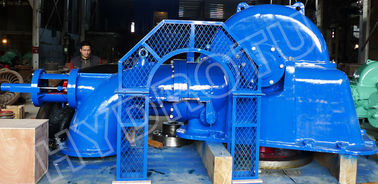

中規模水力発電プロジェクトのための高性能ターゴ水力タービン

についてターゴタービンポンプ式水力タービンは,ペルトンホイールと比較して,中途半端な頭 (通常50~250m) とより高い流量に対応する設計である.その 構造 は,水 噴出 を ランナー の 刃 を 横 に 角度 を 向け て 効率 的 な エネルギー 変換 に 最適 化 さ れ て い ます以下は,その主要な構成要素とその機能の詳細な分解です.

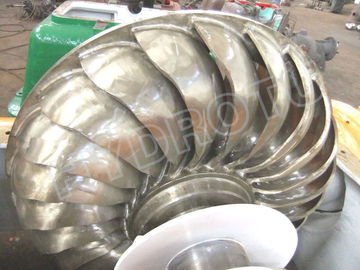

1.ランナー

• 記述: 曲がった回転ユニットバケツ(刃) は中央ハブの周りに半径的に配置されている.

• 機能: 高速の水噴出から動力エネルギーを捕獲する.水槽は,水が片側から角度で (15°~20°) 入り,反対側から出て行くように形作られている.干渉を最小限に抑え,連続回転を可能にします.

• 材料: 通常は不?? 鋼 (例えば,CA6NM) で作られ,侵食やカビテーションに対する耐久性があります.

• 2.ノズルとスペアバルブ

•

• ノズル: 圧縮水を ランナーに向けられた高速ジェットに変換します

• スパンバルブ: 噴嘴内にある円形の針で,ジェットサイズを調整し,圧力を失わずに水流と出力を調節します.

• 機能: ジェット速度と音量に対する正確な制御を保証します.

• 3.ケース

• 記述: ローナーとノズルを囲む頑丈な囲み.

• 機能: 内部 の 部品 を 保護 し,噴水 を 含め,廃水 を 尾道 に 導く.反応 タービン と 違い,大気 の 圧力 で 動作 する.

•

• 4.軸と軸承

• シャフト: ランナーと発電機を接続し 機械エネルギーを送ります

• ローヤリング: 軸を支え,摩擦を軽減し,スムーズな回転を可能にします.摩擦防止ベアリング (例えば,ローラーまたはボールベアリング) が一般的に使用されます.

•

• 5.ブレーキシステム

• 機能: 緊急時や整備時に安全でタービンを停止します.機械式ブレーキや水脱射器 (ジェット機をランナーから遠ざけるため) が使用されます.

• 6.総裁

• 機能: 安定性と効率性を確保する,変化する負荷下で一定の回転速度を維持するために,スペアバルブまたはデフレクタを自動的に調整します.

•

• 主要 な デザイン 特色

• 角式ジェット相互作用水は片側からバケツに入り,反対側から出ます.これはペルトンタービンよりも高い流量とよりコンパクトな走行が可能になります.

• マルチジェット能力: ターゴタービンのいくつかは出力を増加させるために複数のノズルを使用していますが,単流式設計はより一般的です.

• 申請

• 理想的な中途半端で高流量水力発電所,例えば山岳地域や灌?? ネットワーク.

• 分散型エネルギーシステムに適しているため,様々な流れ条件に適応できる.

• ペルトン・タービンとの比較

• 流量処理ターゴは両方向の水出口により,より高い流量に対応しています.

• サイズ: ランナー直径が小さいため,同等の電力で,スペースとコストの利点があります.

• 頭の範囲: 中程度の頭 (50~250m) に最適で,ペルトンは非常に高い頭 (>250m) に優れている.

• 持続可能な水力発電プロジェクトのための汎用的なソリューションです. バランス付け性能,コンパクト性,運用の柔軟性.

• 効率性:ピーク効率はペルトンホイールよりわずかに低かったが,変動流量条件では性能が良い.

•
•

• ペルトンタービンとターゴタービンの違い

ターゴタービンはパルトン車輪に似ている 衝動タービンの種類ですが いくつかの違いがあります水はタービン・ブレードやバケツに流れます水の衝動がタービンを回転させます

ターゴタービンはペルトンタービンの後に開発された.主な違いは,水噴出がバケツにぶつかった方法です.ペルトンタービンの場合,ジェットがバケツを真ん中にぶつけて2つに分かれます.両側から出てくるしかしターゴタービンは 異なる設計で ジェットがボケを 角度で打つことで 水が片側から入って 片側から出てきますより高い流量や異なる頭の高さ.

ターゴタービンの構造は まず回転する部分である ランナーがあります ランナーにはバケツや刃が並んでいますこのバケツは,効率的に水噴射を捕獲するために形作られています水をバケツに流すノズルは 水流の流れと速度を制御するので重要ですカーネルはランナーを包み込み 水流を導きます噴出口を通過する水の量を調整する ランナーと発電機を接続する軸メカニカルエネルギーの転送軸索が軸を支えており,必要に応じてタービンを停止するブレーキシステムが設置されているかもしれません.

ターゴ・タービンのバケツはペルトンと違います.水が片側から入って反対側から出るように設計されています.タービンはペルトンより大きな水量を処理することができます.ターゴ・タービンは,通常,高頭,低流量向けで,ターゴは少し多くの流量に対応できる.ジェットがバケツに衝突する角度は,効率のために最適化する必要があります.

また,使用 する 材料 は 高速 の 水 噴射 に 耐える よう に 強く なけれ ば なり ませ ん.ジェット サイズ を 調整 する ため に 内外 に 移動 する 槍 が ある こと が あり ます圧力を失わずに流れを制御する.インパルスタービンであるため,高圧に耐える必要がない.水はノズルを出た後に大気圧で.しかし,それは部品を保護し,バケツから出た後に水を遠ざけるために頑丈である必要があります.

ターゴタービンは,通常50~250mの水力発電所で使用されます.ペルトンホイールよりも高い流量に対応できます.特定の水力発電プロジェクトに適している効率が良いので 流量条件も
