スタッドレスタイヤ 0Cr13Ni4Mo フランシス・タービン・ランナー

フランシス・タービン・ランナー製造の導入

フランシス・タービン・ランナーは,一般的に上部・冠・下部・リング・ブレードで構成される. (高水頭・タービン・ランナーは上部・下部・ランナーがリング構造を着用している.伝統的な上部冠と下部環は,使用者の要求に応じて異なる材料で鋳造され,追加されます. (炭素鋼20SiMnまたはステンレス鋼0Cr13Ni4Mo).

2種類の刃の製造プロセスがあります 一つは鋳造で 次にCNC加工です もう"つは 鋳造された鋼板の使い方です 一回鋳造で 次にCNC加工 磨き処理です

その後,特殊なツールを用いてローターの刃の組み立て,刃の溶接,欠陥検出,テンパー,磨き,磨き,静的バランス,および他のプロセスを使用します. 工場の受付が完了した後.

水タービンランナーの加工技術 (例としてHLJF3017B-LJ-225を挙げましょう)

1ランナーモデル: HLJF3017B-LJ-225 ランナーの基本サイズ: Φ2550×1320mm
2刃数 15
3構造型:上部冠と下部リングはVOD技術真空精製鋳造ででき,刃は鍛造された鋼板です.
液圧機械で1回鋳造,CNC加工,鏡磨き ランナー全体が溶接構造です

4材料:

• 上部冠,下部環:ZG0Cr13Ni4Mo
• 刃: 熱く巻きられた耐磨性ステンレス鋼板 0Cr13Ni5Mo

5.ランナー・ブレードの加工方法:

ランナー・ブレードの刃の形によると

(a) 3Dモデリングを設計する

(b) プレス模具のCNC加工

(c) 加工工具の生産

(d) 熱し,その後,水力機械の圧力鋳造の1回

(e) ランナー・ブレード・プロファイルの正しさを保証するCNC加工

6ランナーの組立と加工:

• ランナーを設置する特別なツールで組み立て,ランナーの刃の間を開く距離を測定します.切片を修正して,開口距離が図の要求を満たすようにします..
• 特殊なランナー溶接ツールを使用して,国家標準と列基準 (根浄化溶接など) に基づいてランナーを溶接します.
• 超音波や磁気粉末による傷害の非破壊的検出または色付け (異なる要件とランナーの上部冠と下部リングの鋳造の直径に応じて (溶接前に検出されています)溶接する
• 溶接後,冷却温度は650°C~750°C,8時間保持し,炉で自然冷却する.
• 図面 の 要求 に 従っ て ランナー と 刃 を 磨き,磨き の 場所 を 磨く.
• 図面 の 要求 に 従っ て ランナー と 刃 を 磨き,磨き の 場所 を 磨く.

下の写真では,フランシスタービンランナーの詳細な生産進展を示します.

1. 材料と鋼板の切断
2.
3. 暖房 (自動温度調節炉)
4. 500トンの液圧機械による一次圧迫型造り
5. 500トンの液圧機械による形付け
6.
7.
8. CNC加工 フランシスランナー
9.
10.
11. 鏡を磨いた後の刃
12.

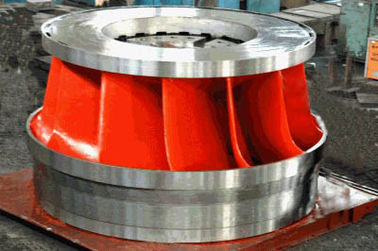

13. フランシス・タービンランナー 準備
14.
15. FRANCIS タービン ランナー 溶接
16.
17. 熱帯の超音波テストを行うフランシスタービンランナー
18.

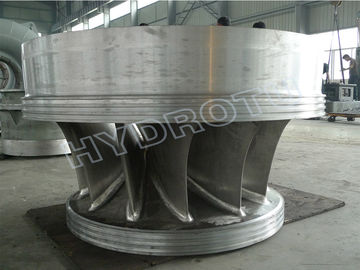

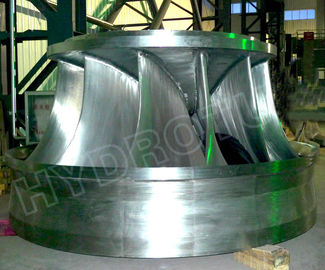

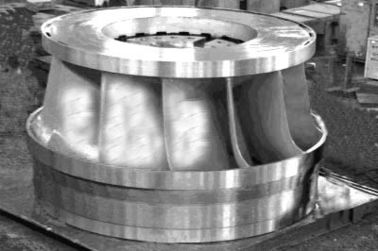

19. 完成したフランシスタービンランナー
20.
21. フランシス・タービンランナーの静的バランス試験
22.
23. 完成したフランシスタービンランナーの納品です
